ソフトウエア制御での、マルチアンプ(デジタルアンプ)駆動で
色々な2WAYを試してみたかったんですけど、5.1CHのUSB-DACは
入手済みだったけど、ソフトウエアの方が、立ち上がらなかったり、
英語だったり・・・。ソフトウエアの丁寧な説明がされていて、あっこれ
使えそうだなと思って、説明文を読み進めていると、

 ハイカット・ローカットは同じ周波数にして下さい。

ガーン・・・使えない。ソフトウエアの準備不足で断念しました。

 まーこんな物だろと考えて注文して、手元に届いてたパーツで
ネットワーク組みました。値段を安くするため&狙った数値に近いパーツに
するために、複数パーツを使用してるけど、
要はコイル2個・コンデンサー2個の回路です。

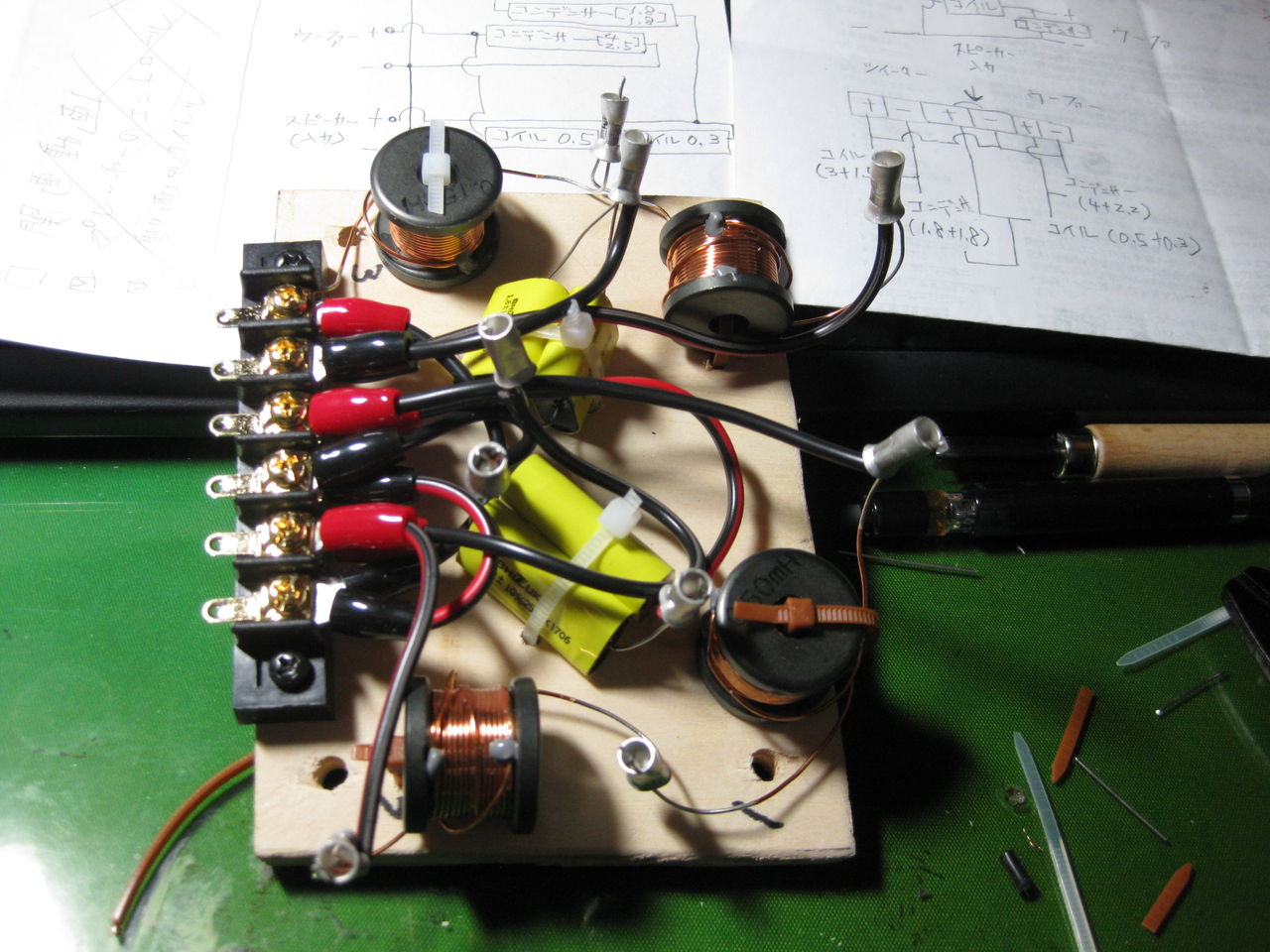

イメージ 1

 ウーファーのハイカット・ツィーターのローカット
共にー12dBのツィーター逆相接続のネットワークです。

 ウーファー、2270Hzのハイカット、コイル0.8 コンデンサー6.2
 ツィーター、3900Hzのローカット、コイル0.45コンデンサー3.6

聴いた感じ、こんなもんかなーと思うので、取り合えずこのネットワークで
組み上げる事にします。(ネットワークは後から変更可能なので)

 周波数測定したので、載せておきます。

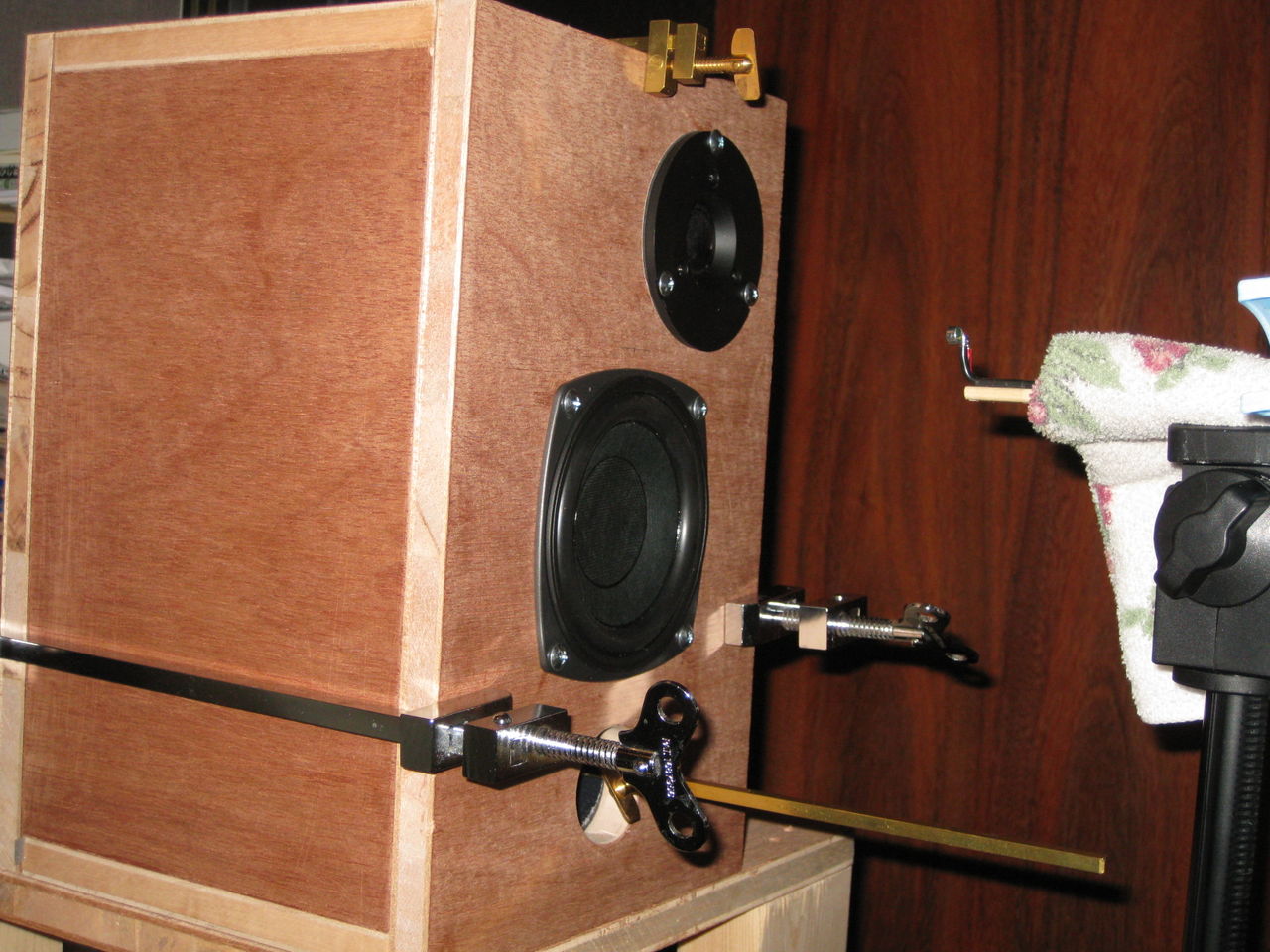

イメージ 2

@ウーファーのみ音出し・測定値

イメージ 3

 安い値段のウーファーだけど、低音域は出てます。
 2kHz以上の周波数のばらつきは、・・・しょうがない!?


@ネットワーク介してウーファー・ツィーターの中間で測定

イメージ 4

 2kHzから高域のあばれている部分が若干改善されてます。

 この時点でバスレフのダクトは仮止め状態。
バスレフは50Hzくらいかな(仮止めだから未測定)。バスレフは
60Hzを狙って、取り付けて削っていこうと思います。
